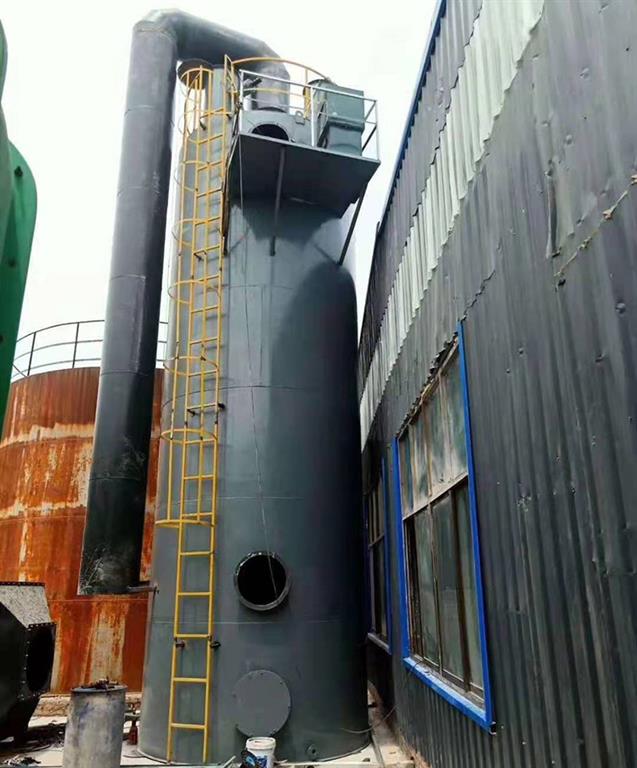

電捕焦油器是現在比較流行的凈化廢氣的設備，主要針對是煤氣凈化,它的作用是將經過洗滌、冷卻后的煤氣除去焦油、粉塵后送至下道工序。

結構簡述
電捕焦油器由電捕焦油器主體和供給高壓直流電的整流設備組成。電捕焦油器均由筒體、沉淀極、電暈極和電氣絕緣箱四大部分組成。

筒體
筒體是圓筒形的(內徑根據煤氣流量決定)，并帶有封頭，筒體上部設有出氣管，下部設有進氣管，并設有兩個人孔和一個防爆閥。

沉淀極管束
沉淀極管束是由管束組成，并與筒體上、下部相通。

電暈電極
電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內，它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。

電器絕緣箱
