一、氣旋塔的結構
氣旋塔主要由主旋流部分、填料除霧部分、噴淋部分、水循環部分等組成。根據廢氣種類氣旋塔設備主體材質可選用：不銹鋼，炭鋼等。
二、氣旋塔產品概述

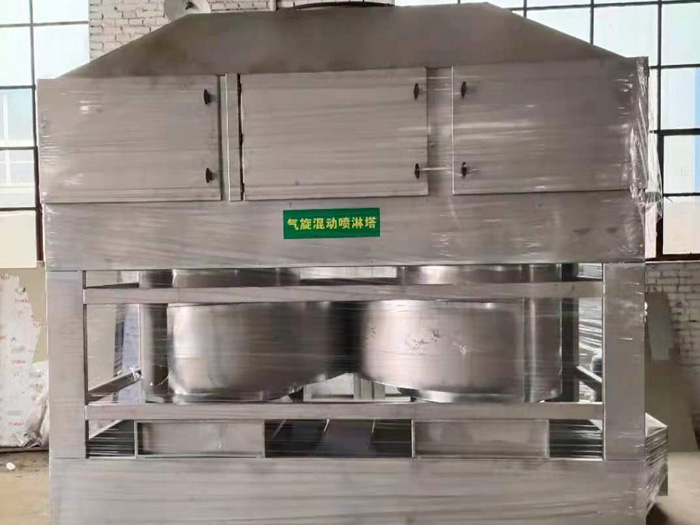

氣旋噴淋塔又稱之為氣旋塔，混動旋流塔，氣旋噴淋裝置，QL系列氣旋噴淋塔是在普通噴漆水簾柜的基礎上嵌入“氣動混流廢氣凈化系統”，該系統是根據技動力技術原理設計而成，主要針對粘性類粉塵、油性粉塵工業廢氣預處理、纖維類粉塵等干式除塵設備無法處理的工況而開發的全新溫式環保廢氣凈化設備。采用漆霧分離技術、匠心的凈化方式， 多級連續的凈化過程決定著凈化效率，凈化率高達95%以上。氣旋噴淋塔產品筒單實用、維護方便、用途廣泛。氣旋噴淋塔適用于各工業領域的廢氣粉塵凈化處理（特別適合如：噴漆廢氣漆霧處理，打磨拋光粉塵處理等）
三、氣旋塔的工作原理
氣旋噴淋塔在離心力作用下，含塵氣體呈橫向向心運動，含塵氣體停留時間更長，洗滌效果好，改變了噴淋塔在某些特定工況下存在的除塵不全、水噴淋塔容易堵塞等技術缺陷。產品采用專力技術，避免水泵及噴頭的堵塞，大大提高生產效率，其中水池的水可循環使用，避免產生二次污染造成的困擾，更節約了水資源。氣旋塔內安裝有若干個“圓形旋流桶”和有效除霧板。旋流桶內放有實心填料球，上層的除霧板用來凈化水霧，達到脫水霧的目的，含塵氣體在塔內旋流上升、并在各板上與由塔頂進入的液體旋流接觸，完成除塵任務;通過離心力的作用,廢氣中的大顆粒沉入水池, 然后由人工撈出清理機殼，這樣氣體得到凈化，達標排放，同時氣旋塔內的水可以繼續循環使用。
四、氣旋塔的應用范圍
氣旋塔適用于各工業領域的廢氣粉塵凈化處理（特別適合如：噴漆廢氣漆霧處理，打磨拋光粉塵處理等）。
五、氣旋塔的選型規格參數
序號 | 型號 | 產品規格 | 設備配置參數 | 水泵功率 | 進出風口尺寸 |
1 | 5000風量 | 1200×800×2700 | 含兩個Φ400mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 1.1 | 進風口尺寸500×300mm
出風口Φ400mm |
2 | 10000風量 | 1200×1200×2800 | 含四個Φ400mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 1.5 | 進風口尺寸600×400mm
出風口Φ500 |
3 | 15000風量 | 1400×1400×3000 | 含四個Φ500mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 2.2 | 進風口尺寸1000×400mm
出風口Φ600mm |
4 | 20000風量 | 1900×1400×3100 | 含六個Φ500mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 3 | 進風口尺寸1200×400mm
出風口Φ700mm |
5 | 25000風量 | 2200×1500×3200 | 含六個Φ550mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 4 | 進風口尺寸1300×450mm
出風口Φ750mm |
6 | 30000風量 | 2400×1600×3400 | 含六個Φ600mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 4 | 進風口尺寸1400×500mm
出風口Φ800mm |
7 | 35000風量 | 2600×1700×3500 | 含六個Φ650mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 4 | 進風口尺寸1400×600mm
出風口Φ1000mm |
8 | 40000風量 | 2800×1800×3500 | 含六個Φ700mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 5.5 | 進風口尺寸1600×600mm
出風口Φ1100mm |
9 | 50000風量 | 3100×1900×3500 | 含六個Φ800mm洗滌旋流桶，過濾風速：≤12m/s，兩層噴淋
Φ50多面空心球環保填料球， | 5.5 | 進風口尺寸1800×650mm
出風口Φ1100mm |
10 | 60000風量 | 3500×2200*3500 | 含六個Φ900mm洗滌旋流桶，過濾風速：≤12/是，兩層噴淋
Φ50多面空心球環保填料球， | 7.5 | 進風口尺寸2000×650mm
出風口Φ1200mm |
